全自动加药装置的类型及结构
编辑:佛山市纳比流体控制设备有限公司   时间:2019-01-15

  全自动加药装置主要有双泵单控组合式、三泵双控组合式、组合式炉水R值主动操控设备等几种类型,每种类型的结构有些不同,下面别离阐明。

  1、双泵单控组合式自动加药设备本设备由一个计量箱、二台加药计量泵(互为备用),一套沟通变频式自动加药操控装置、衔接管路、阀门、底座等组成,见图1。计量箱的容积为1M’(用户有特殊要求另议),是否带搅器、远传液位计、液位凹凸限报警以及罐体原料选择由用户或设计部门提出,也可由用户直接向我单位咨询。罐体原料有钢、不锈钢、衬胶罐体,用于不同的药液。用户订货时,有必要阐明计量泵如下参数:流量(1/H),泵出口压力(MPa),泵流路原料(或者运送药剂的称号、浓度)。

  2.三泵双控组合式全自动加药装置

  全自动加药装置由二个计量箱、三台加药计量泵、三套沟通变频式自动加药操控装置、衔接管路、阀门、底座等组成见图2

  全自动加药装置三台加药计量泵中,泵3为泵l、泵2的备用泵,通常情况下,泵1、泵2别离在二套沟通变频式自动加药操控装置驱动下作业,使加药计量泵可以按四种方式作业,操控柜上的切换开关可将备用泵投入运行。

  用户对计量箱、加药计量泵等供给参数的要求可参阅前述的双泵单控组合式自动加药设备中的有关阐明。

  3.组合式炉水R值自动加药设备

  全自动加药装置是用于锅炉水协调磷酸盐处理(操控炉水R值)的自动加药设备。自动加药设备设备由三个计量箱、三台计量泵、一套沟通变频式R值主动操控装置、衔接管路、阀门、底座等组成,见图3。

  三个计量箱容积均为1立方米,别离贮存磷酸三钠、磷酸氢二钠、氢氧化钠。

  沟通变频式R值主动操控装置包含R值分析仪,动加药操控柜。沟通变频式自动加药操控柜。

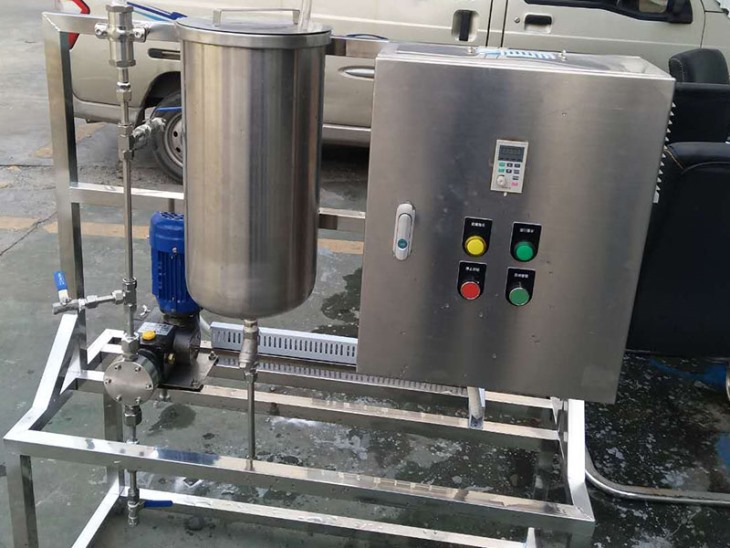

一桶一泵简易加药装置
